PANNELLO TERMOISOLANTE PER COPERTURE
Pannello composito di copertura costituito da due rivestimenti in lamiera metallica collegati tra loro da uno strato di isolante poliuretanico. I pannelli si installano su qualunque tipo di struttura portante ed in particolare su quelle costituite da elementi metallici. La corrugazione del profilo superiore esalta le prestazioni di carico del pannello, che può essere applicato su grandi luci di appoggio.
Sovrapposizione laterale di una greca
Dettaglio canale di raccolta
(canale di raccolta non disponibile per versioni in cartonfeltro, vetroresina o alluminio centesimale)
Fissaggio pannello su legno
Fissaggio pannello su metallo
SPESSORI PANNELLI COIBENTATI:
30 mm
40 mm
50 mm
60 mm
80 mm
100 mm
120 mm
UTILIZZO CONSIGLIATO:
copertura
PENDENZA MINIMA:
10% ( pendenza subordinata alla lunghezza della lastra. Condizioni tecniche vincolate a parametri riportati nelle specifiche documentazioni tecniche)
CARATTERISTICHE TECNICHE PANNELLO SANDWICH:
pedonabile
coibentato
strutturale
possibilità overlapping per sormonto trasversale
isolante in poliuretano espanso tipo 'PUR' o, su richiesta e in base a specifiche condizioni, tipo 'PIR'

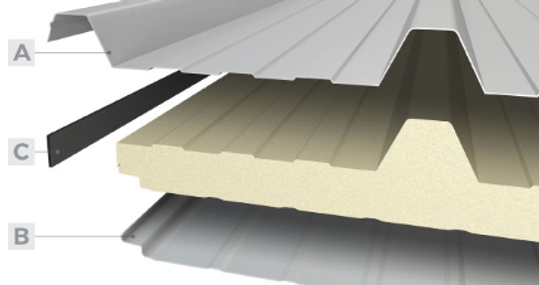

A) alluminio preverniciato
B) acciaio zincato preverniciato
A) alluminio preverniciato
B) cartonfeltro o alluminio centesimale
A) alluminio preverniciato
B) cartonfeltro o alluminio centesimale
A) acciaio zincato preverniciato
B) acciaio zincato preverniciato
A) rame
B) acciaio zincato preverniciato
A) acciaio zincato preverniciato
B) cartonfeltro
C) guarnizione sempre presente
