Sistema di taglio laser tubo con sorgente in fibra, capace di processare tubi fino al ø220mm e profili derivati aperti e/o chiusi.
Quali sono i vantaggi del taglio laser fibra?
La lavorazione dei tubi con la macchina laser è molto conveniente e affidabile: il taglio laser permette di lavorare il tubo con estrema precisione e velocità , eliminando tutta una serie di lavorazioni che altrimenti avrebbero bisogno di più passaggi ( basti pensare al taglio, foratura, lavorazione di geometrie sagomate). I vantaggi sono anche ben altri, basti pensare alla cura e pulizia delle superfici del materiale, che non dovendo passare attraverso piu macchinari , restando quindi intatte e senza graffi e strisci nonostante i tempi di produzione siano notevolmente ridotti.
Inoltre il nostro laser può lavorare diversi tipi di materiale senza dover riassettare o cambiare attrezzatura in macchina
-
Possibilità di abbinare diversi tipi di caricatori automatici capaci di gestire sia profili chiusi che aperti
-

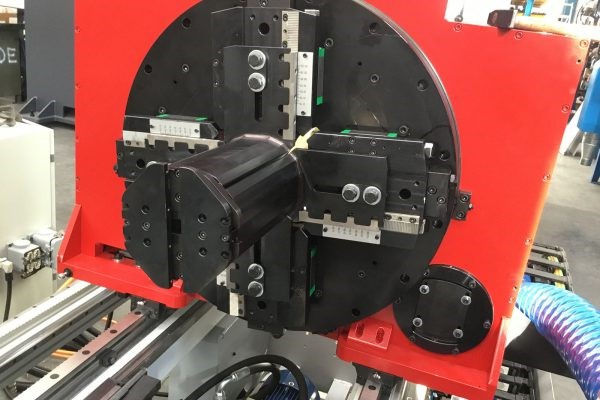

Mandrino con rotazione continua a 360°, doppia apertura griffe sia a 45° che a 0°.
-
Sistema di ritenzione a molle a gas con la possibilità di decidere la pressione sul tubo.
-
Chiusura idraulica dei mandrini controllata da valvola proporzionale
-
Velocità mandrino mobile fino a 120m/min •
-
Testa di taglio modello 2D o 3D
-
Braccio inseguitori di sostegno tubo sia sul carico che sullo scarico
-
Risonatore laser fibra con potenza 1000 kg/2000 kw/3000 kw/4000 kw, altre su richiesta
-
Possibilità di montare la marca di sorgente che meglio preferisce il cliente
-
Sistema multiscarico
-
Programmazione tramite G-code standard, soluzione CAD/CAM integrata con possibilità di importare modelli di tubo preesistenti, sistema integrato di disegno, ottimizzazione e nesting del tubo
-
Display da 32” per seguire la lavorazione all’interno della macchina durante le fasi di lavoro
CARATTERISTICHE
Dimensioni macchina
Potenza totale installata (sorgente esclusa)
Capacità tubo tondo mm
Capacità tubo quadro mm
Capacità tubo rettangolo mm
Lunghezza carico standard
Caricatore
Tempo carico nuovo tubo
Velocità di lavorazione min/max mm/min
Valocità di posizionamento assi X e Y mm/min
Accelerazione mm/sec2
Velocità rotazione mandrini gradi/secondo
TF120
14.700×5.000×2.600
16 kw
Min 15 max 120
Min 15×15 max 90×90
Min 15×20 max 120×40
7000 mm (altre su richiesta)
A fascio, a pianale, combinato
50 secondi
150/35.000
100000
19600
600
TF220
14.700×5.000×2.600
16 kw
Min 15 max 220
Min 15×15 max 160×160
Min 15×20 max 200×10
7000 mm (altre su richiesta)
A fascio, a pianale, combinato
50 secondi
150/20.000
80000
9800
360
Sorgente laser
Potenza nominale kw
Assorbimento max kw
Capacita di taglio in mm
Acciaio al carbonio
Acciaio inossidabile
Leghe di alluminio
Ottone
Rame
1
4
0.8-5
0.8-3
1-3
0.8-1
0.8-1
2
8
0.8-10
0.8-6
1-6
0.8-4
0.8-2
3
12
0.8-15
0.8-8
1-8
0.8-6
0.8-3
